Блоки измерения температур ConTrace AS-xxx-Ex

Блоки удаленного измерения температур ConTrace AS-xxx-Ex

• 8 каналов измерения температуры
• До 16 последовательно подключаемых модулей
• До 128 измерительных каналов при масштабировании системы
• Максимальная удаленность блока от шкафа управления — 1 200 м
• Различные варианты конструкции
• Эксплуатация во взрывоопасных зонах 1, 2 (21, 22) по ГОСТ

Назначение

Блоки удаленного измерения температур ConTrace AS-xxx-Ex применяются для контроля температур технологических трубопроводов и резервуаров различных областей промышленности. Предназначены для эксплуатации в полевых условиях во взрывоопасных зонах 1, 2 (21, 22) по ГОСТ.

Описание

Блоки ConTrace AS-xxx-Ex являются одним из компонентов специализированной системы управления электрообогревом ConTrace. Передача данных значений температур осуществляется по протоколу Modbus RTU стандарта RS-485. Это делает возможным применение блоков ConTrace AS-xxx-EX в  составе сторонних систем управления, поддерживающих данный вид связи.
Применение блоков ConTrace AS-xxx-Ex позволяет осуществлять централизованный контроль значений температур удаленных объектов, что особенно эффективно при большом скоплении точек измерения в радиусе до 100 м. К каждому блоку ConTrace AS-xxx-Ex в зависимости от типа исполнения может быть подключено до 8 термометров сопротивления. Поступающие с них данные передаются в шкаф управления посредством всего одного кабеля по стандарту RS-485. При этом на расстоянии в 1200 м может быть последовательно подключено до 16 блоков ConTrace AS-xxx-Ex. Это дает возможность отслеживать изменения температурных показателей системы электрообогрева в 128 точках одновременно.
Искробезопасная электрическая цепь и исполнение устройства во взрывонепроницаемой оболочке позволяет устанавливать блоки удаленного измерения температур ConTrace AS-xxx-Ex во взрывоопасных зонах 1 и 2 (21, 22) по ГОСТ

Типы исполнений

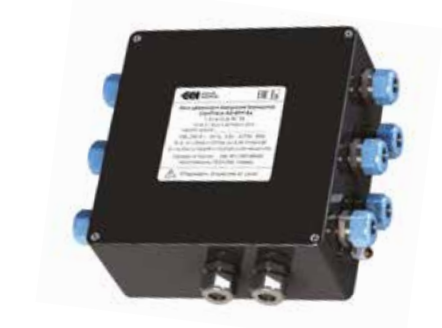

Общий вид	Обозначение	Кол-во  каналов  измерения	Материал  оболочки	Материал  кабельных  вводов*	Кол-во  кабельных  вводов	Габаритные  размеры  Ш×В×Г, мм	Масса, кг	Тип   конструкции**
	AS-8MM-Ex	8	Сталь	Латунь	Питание: 2×M25  Датчики: 8×M20  Интерфейс: 2×M20	340×325×215	8,0	Проходная/ концевая
	AS-8PP-Ex	8	Полиэстер	Полиэстер	Питание: 2×M25  Датчики: 8×M25  Интерфейс: 2×M25	315×290×125	4,5	Проходная/ концевая
	AS-8PM-Ex	8	Полиэстер	Латунь	Питание: 2×M25  Датчики: 8×M25  Интерфейс: 2×M25	380×325×125	6,0	Проходная/ концевая
	AS-4PM-Ex	4	Полиэстер	Латунь	Питание: 1×M25  Датчики: 4×M25  Интерфейс: 1×M25	325×325×125	4,5	Концевая

Tехнические характеристики

Маркировка взрывозащиты	1Ex e [ia] mb IIC T6 Gb X
Напряжение питания модуля	90...245 В,  50…60 Гц
Максимальная потребляемая мощность	5 Вт
Интерфейс передачи данных	RS-485
Протокол передачи данных	Modbus / RTU
Сигналы подключения интерфейса RS-485	A, B, общий
Скорость передачи данных по интерфейсу RS-485	9 600 …115 200 бит/сек.
Максимальная длина сегмента сети интерфейса RS-485	1 200 м*
Клеммные контакты подключения 1. Датчиков температуры 2. Интерфейсного кабеля	до 2,5 мм2
Клеммные контакты подключения сетевого питания	до 4 мм2
Количество каналов измерения температуры	8
Разрядность АЦП измерительного канала	23 бит
Типы датчиков температуры	см. таблицу «Типы датчиков»
Диапазон измерения температуры	-100…+600 °С
Точность измерений	0,5 ⁰С
Максимальная длина соединительного кабеля подключения датчиков температуры	100 м
Схема подключения датчиков температуры	трехпроводная
Температура эксплуатации	-55…+50 °С
Степень защиты от влаги и пыли	IP66
Габаритные размеры, Ш×В×Г, мм   AS-8MM-Ex                                                               AS-8PP-Ex                                                               AS-8PM-Ex                                                               AS-4PM-Ex	340×325×215 315×290×125 380×325×125 325×325×125
Масса, кг                                            AS-8MM-Ex                                                              AS-8PP-Ex                                                              AS-8PM-Ex                                                              AS-4PM-Ex	8,0 4,5 6,0 4,5
Срок службы	не менее 10 лет
Наработка на отказ, не менее	30 000 часов

* Зависит от выбранной скорости передачи данных и условий прокладки контрольного кабеля.

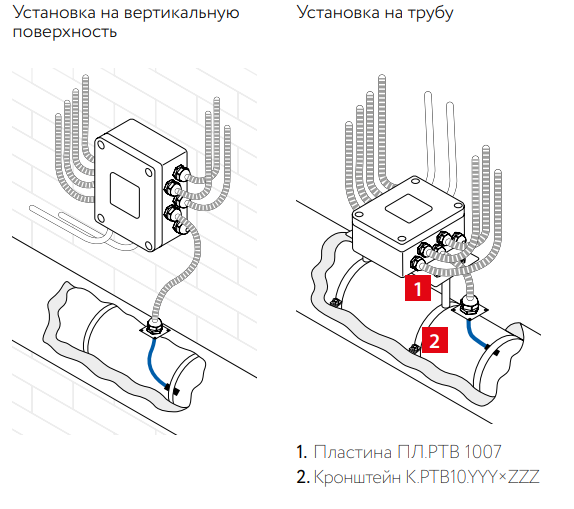

Примеры установки

Конструкция

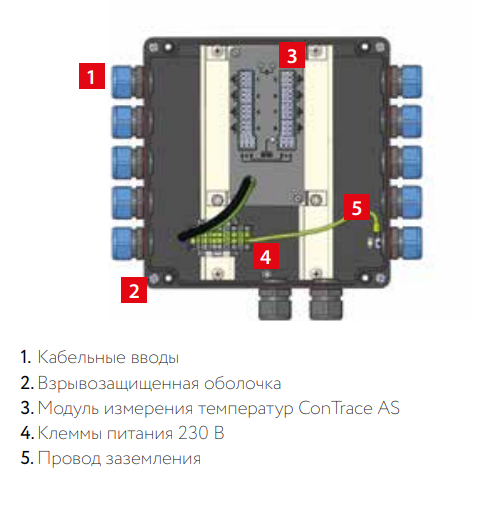

Конструкция блока удаленного измерения температур со снятой крышкой на примере ConTrace AS-8PP-Ex

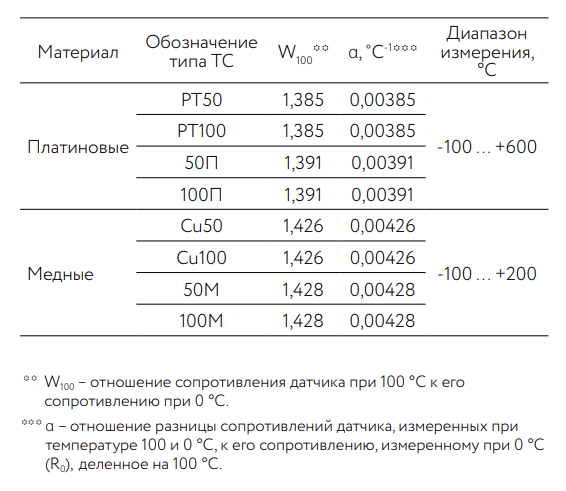

Типы датчиков

Аксессуары

1. Пластина ПЛ.РТВ 1007
2. Кронштейн К.РТВ10.YYY×ZZZ

Информация для заказа

1. Блок удаленного измерения температур ConTrace AS-8MM-Ex
2. Блок удаленного измерения температур ConTrace AS-8PP-Ex
3. Блок удаленного измерения температур ConTrace AS-8PM-Ex
4. Блок удаленного измерения температур ConTrace AS-4PM-Ex

Подробности сертификации

№ ЕАЭС RU C-RU.PC52.B.00438/19
№ ТС RU C-RU.АА87.В.00057/18
