Безмуфтовая нагревательная секция на основе кабеля ТМФ
Безмуфтовые нагревательные секции на основе кабеля ТМФ
Безмуфтовые нагревательные секции на основе резистивного кабеля ТМФ предназначены для обогрева трубопроводов, резервуаров, технологического оборудования и прочих объектов, в том числе и во взрывоопасных зонах для защиты от образования наледи и снежного покрова на промышленных открытых площадках.- Линейное тепловыделение до 40* Вт/м
- Безмуфтовая конструкция секций — экономичное решение
- Термостойкость до 200 °C
- Простота монтажа
*Линейное тепловыделение определяется при проектировании системы обогрева и зависит от температуры и конструкции обогреваемого объекта
Особенности и область применения
Безмуфтовые нагревательные секции поставляются на объект в виде изделий, готовых к немедленному использованию. Отличительной особенностью секций является отсутствие явно выраженной муфты в месте соединения нагревательной и токопроводящей жил. Изоляция, оплетка и оболочка секции выполнены без нарушения сплошности и однородности, что обеспечивает высокую надежность нагревательной секции. Изоляция и оболочка секций выполняются из фторполимеров, что обеспечивает высокую рабочую температуру, устойчивость к воздействию химически агрессивных сред и нефтепродуктов. Стандартные секции выпускаются с линейной мощностью 40 и 30 Вт/м. Секции с другой линейной мощностью изготавливаются по заказу или согласно проекту. Полная готовность секции и однородность внешних размеров существенно упрощают процедуру монтажа. Среднетемпературные безмуфтовые секции - это лучшее решение для обогрева трубопроводов, резервуаров, технологического оборудования в тех случаях, когда они содержат мазут, битум, парафин и другие высоковязкие вещества, а также для обогрева полов насосных станций.Назначение

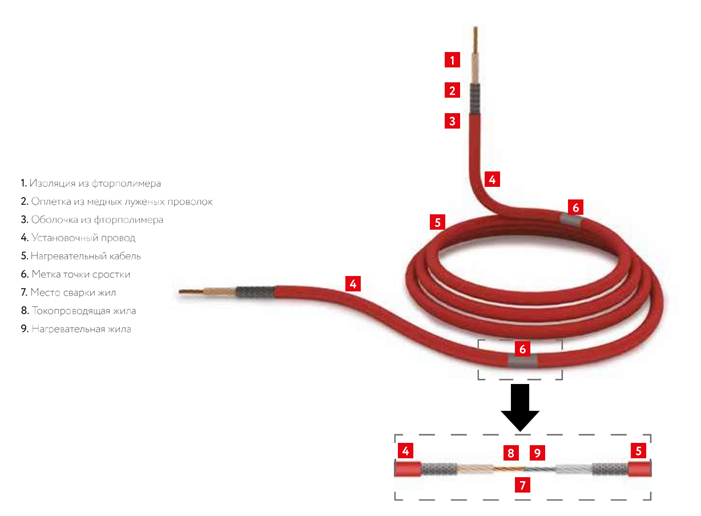

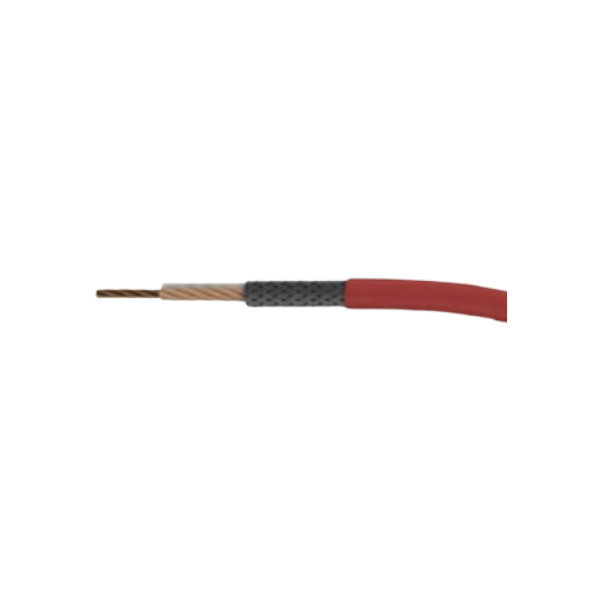

Среднетемпературные безмуфтовые нагревательные секции на базе кабеля ТМФ предназначены для обогрева трубопроводов, резервуаров, технологического оборудования и прочих объектов, в том числе и во взрывоопасных зонах для защиты от образования наледи и снежного покрова на промышленных открытых площадках.Конструкция
| Hагревательная жила | медноникелевые сплавы, сплавы высокого сопротивления |
| Жила установочного провода | из медных луженых проволок |
| Изоляция проводника | фторполимер |
| Оплетка | медная луженая проволока |
| Наружная оболочка | фторполимер |
Технические характеристики
| Максимальная рабочая температура | 80 °С |
| Максимально допустимая температура без нагрузки | 200 °С |
| Диапазон температур окружающей среды | -60...+55 °C |
| Минимальная температура монтажа | -50 °С |
| Выпускается на рабочее напряжение | ~220 и 380 В |
| Сопротивление защитной оплетки не более | 18 Om/km |
| Линейное тепловыделение одиночного кабеля | до 40° Вт/м |
| Ех-маркировка | 1Ех eb ИС T6...T3 Gb X |
| Степень защиты OT внешних воздействий по ГОСТ 14254-96 | IP67 |
| Минимальный радиус изгиба при хранении и транспортировке | 150 мм |
| Минимально допустимый радиус однократного изгиба при монтаже | 10D |
ВНИМАНИЕ!
1. Для исключения перегрева нельзя допускать сближения и самопересечения кабеля.
2. Необходимо четко следовать инструкции по монтажу.
3. Место соединения установочного провода с нагревательным кабелем обозначено фольгированной лентой.
Параметры серийных нагревательных секций
**-В номенклатуре представлены два типа нагревательных секций ТМОЭ: с линейным тепловыделением 30 Вт/м и 40 Вт/м с установочным проводом длиной 4 м с каждой стороны. По заказу и в соответствии с проектом возможно изготовление секций на другие мощности и с другой длиной установочного провода
Дополнительные изделия
(заказываются отдельно)Коробки соединительные серии РТВ 405, РТВ 605
Крепежные элементы для фиксации кабеля

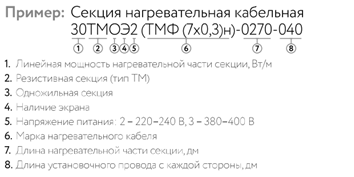

Информация для заказа
